V04-V92炉膛吹灰器

V04与V92炉膛吹灰器

应用范围

用于锅炉炉膛水冷壁区域的吹扫

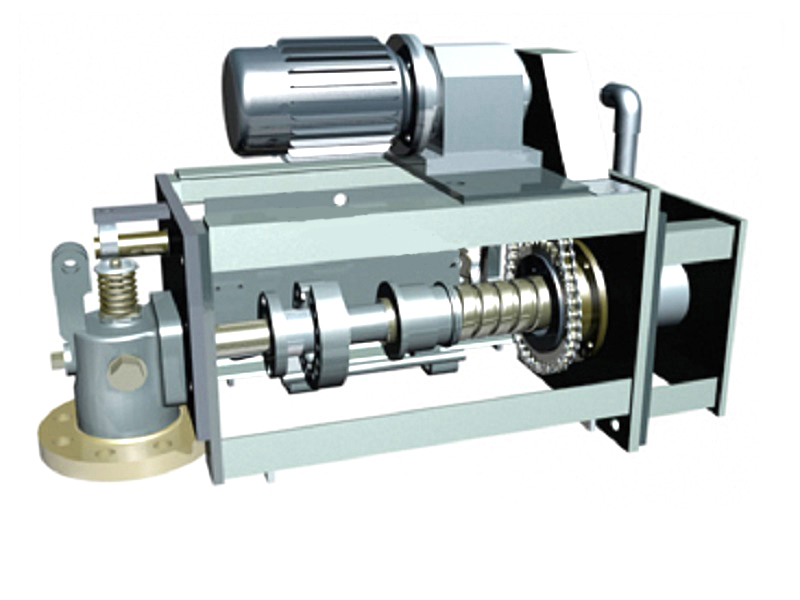

吹灰器简介及工作原理

本炉膛吹灰器是为清洁墙式受热面而设计的，其基本元件是一个装有两个文丘里喷嘴的喷头。吹灰器电源接通后，电机齿轮箱通过链轮驱动运转螺母，与螺母啮合的螺旋管随之在导向的限制下作相应的前进运动，将喷头推向炉膛。走完255mm/300mm行程后，螺旋管后部的法兰凸轮盘与导向脱离，螺旋管法兰与运转螺母靠死，在电机的继续驱动下，螺旋管作圆周运动，同时凸轮盘将开阀杠杆抬起，同轴的开阀压杆下压阀杆，阀门打开，吹扫开始，在喷头旋转一圈或数圈后，可设定的电气控制动作，使电机反转。与上述动作相反，喷头向后推出炉膛，开阀杠杆脱离凸轮盘，阀门关闭，螺旋管继续沿导向作后退运动，知道触及后限位开关，电机停转，吹灰器运行循环结束。

螺旋管前端连接一耐热不锈钢制造的喷头，喷头上装有两只文丘里喷嘴，按照用户锅炉燃烧中灰份的实际情况，计算后决定喷嘴口径和吹扫压力，从而获得*佳吹扫效果。

V92  炉膛吹灰器                                               V04炉膛吹灰器
序号   名称         图号                                        序号    名  称            规格型号
1 齿轮箱组件 D/V92GB                                    1       阀门组件        N1/36104
2 阀门组件DN80 N1/36104                             2      齿轮箱组件      D/V04GB
3 阀瓣 N1/47409C                                           3       空气阀            N1/47424B
4 阀杆 N1/473460                                           4       喷嘴管            V04-9-0
5 连接螺母 N1/47343A                                    5       内管               V04-5-0
6 锁紧垫片 N1/47348B                                    6       主轴组件         V04-2-1-0
7 填料座 N1/433818                                       7        运转螺母        V04-2-2
8 调节圈 N1/47207A                                       8       导向轴承销     N1/49184B
9 垫片 N1/46140                                             9       运转螺母座     V04-3-1
10 调节器 N1/50580                                       10      大链轮           V04-3-2
11 弹簧座 N1/43379C                                     11      垫片              V04-3-3
12 填料 N1/6181                                             12     链条              5/8"
13 弹簧 N1/43385                                           13     小链轮           N1/49185
14 弹簧压盖 N1/43387                                    14      凸轮盘          V04-4-1
15 挡片 N1/43386                                           15     填料组          SCB6-15S
16 填料压盖 N1/43382A                                  16     压盖              V04-4-4
17 空气阀 N1/47424B                                      17     压环             V04-4-5
18 主轴组件 N1/22664A                                  18     衬套              V04-4-7
19 运转螺母 N1/35473A                                  19      垫片             V04-5-3
20 填料组V92 SCB6-18S                                  20     轴承销组件    N1/49174B
21 内管 N1/35673                                           22      导向装置      V04-11-2
22 开阀杠杆 N1/22552D                                  23     行程开关        E0000267
23 阀门压杆 N1/49204A                                  24     摇臂滚轮组件 SCB6-12S
24 大链轮 N1/22533A                                     2 5    电动机           0.25KW
25 凸轮盘 N1/11100A                                     26      手柄             V92SHB
26 行程开关 E0000266                                     27     行程开关       E0000266
27 行程开关 E0000267                                     28      喷嘴头         V04-9-1
28 小链轮 N1/49185                                        29      喷嘴头         V04-9-0
29 链条5/8" GB1243
30 喷嘴头 V92T73S
31 导向销组件 N1/49184B
